Podłączenie mostka prostowniczego w prostowniku to kluczowy proces, który pozwala na przekształcenie prądu zmiennego na prąd stały. Właściwe wykonanie tego zadania jest nie tylko istotne dla efektywności działania urządzenia, ale także dla bezpieczeństwa użytkownika. W artykule przedstawimy krok po kroku, jak prawidłowo podłączyć mostek prostowniczy, aby uniknąć typowych błędów i awarii. Zrozumienie podstawowych zasad oraz staranne przygotowanie stanowiska pracy to kluczowe elementy, które pomogą w bezpiecznym i skutecznym wykonaniu tej operacji.
Przygotowując się do podłączenia mostka prostowniczego, warto zwrócić uwagę na dobór odpowiednich komponentów oraz przestrzeganie zasad bezpieczeństwa. W niniejszym artykule znajdziesz praktyczne wskazówki oraz szczegółowe instrukcje, które pozwolą Ci uniknąć niebezpieczeństw związanych z pracą z elektroniką.Najistotniejsze informacje:
- Mostek prostowniczy przekształca prąd zmienny na prąd stały, co jest kluczowe w prostownikach.
- Właściwe podłączenie mostka wymaga przygotowania stanowiska pracy oraz sprawdzenia komponentów.
- Podczas podłączania zwróć uwagę na poprawną identyfikację zacisków mostka.
- Bezpieczeństwo jest priorytetem – zawsze odłącz zasilanie przed rozpoczęciem pracy.
- Testowanie układu po podłączeniu mostka prostowniczego jest niezbędne, aby upewnić się, że działa prawidłowo.
Jak prawidłowo podłączyć mostek prostowniczy w prostowniku, aby uniknąć problemów
Podłączenie mostka prostowniczego w prostowniku jest kluczowym elementem, który umożliwia przekształcenie prądu zmiennego na prąd stały. Mostek prostowniczy działa jako układ, który pozwala na wykorzystanie energii elektrycznej w formie, która jest niezbędna do zasilania urządzeń elektronicznych. Jego odpowiednie podłączenie ma ogromne znaczenie dla efektywności działania prostownika oraz bezpieczeństwa użytkowania.
W prostownikach, mostek prostowniczy współpracuje z transformatorem i kondensatorem filtrującym, które wspólnie tworzą układ zasilający. Transformator obniża napięcie prądu zmiennego, a mostek prostowniczy przekształca go w prąd stały, który następnie jest wygładzany przez kondensator. Dzięki temu użytkownicy mogą cieszyć się stabilnym i bezpiecznym zasilaniem, co jest niezbędne w wielu zastosowaniach elektronicznych.

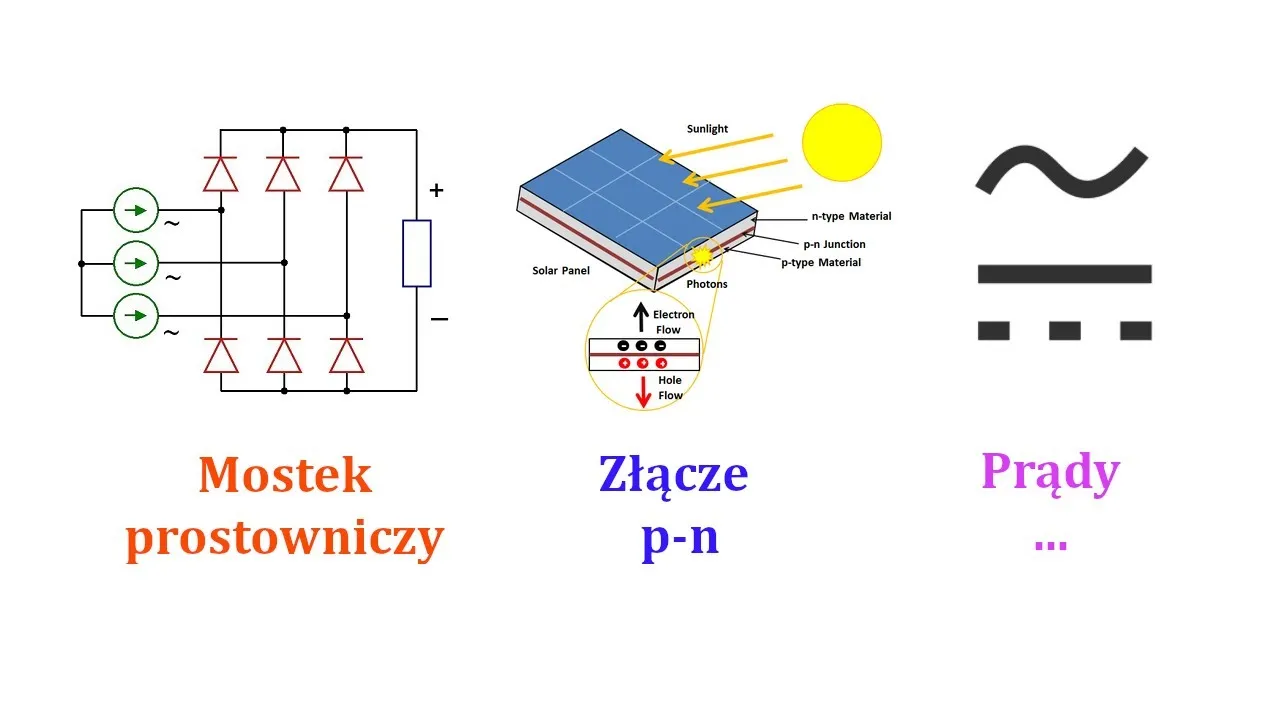

Zrozumienie podstaw mostka prostowniczego i jego funkcji
Mostek prostowniczy składa się z czterech diod, które są połączone w taki sposób, aby umożliwić przepływ prądu w jednym kierunku. Gdy prąd zmienny wpływa na mostek, diody przełączają się w odpowiednich momentach, co pozwala na przekształcenie prądu zmiennego na prąd stały. Dzięki temu, mostek prostowniczy jest w stanie efektywnie konwertować energię elektryczną, co czyni go niezastąpionym elementem w układach zasilających.
Wybór odpowiednich komponentów do podłączenia mostka prostowniczego
Aby prawidłowo podłączyć mostek prostowniczy, niezbędne jest wybranie odpowiednich komponentów. Kluczowymi elementami są transformator, który powinien mieć napięcie wyjściowe dostosowane do wymagań mostka, oraz kondensator filtrujący, którego wartość napięcia musi być wyższa niż maksymalne napięcie w układzie. Wybierając komponenty, warto zwrócić uwagę na ich jakość oraz parametry techniczne, aby zapewnić niezawodność działania całego układu.
Krok po kroku: Podłączenie mostka prostowniczego w prostowniku
Podłączenie mostka prostowniczego w prostowniku wymaga staranności i przestrzegania kilku kluczowych kroków. Zanim przystąpisz do działania, ważne jest, aby odpowiednio przygotować stanowisko pracy oraz zgromadzić wszystkie niezbędne narzędzia i materiały. Prawidłowe przygotowanie jest podstawą sukcesu w tym procesie, co pozwoli uniknąć niepotrzebnych problemów i zapewni bezpieczeństwo podczas pracy.
Aby podłączyć mostek prostowniczy, należy najpierw zamocować go na radiatorze, co zapewni skuteczne odprowadzanie ciepła. Następnie, przewody wejściowe prądu zmiennego powinny być podłączone do odpowiednich zacisków mostka. Ważne jest, aby zwrócić uwagę na polaryzację przy podłączaniu przewodów wyjściowych prądu stałego. Każdy z tych kroków wymaga precyzji i należytego nadzoru, aby wszystko działało sprawnie.
Przygotowanie stanowiska pracy i niezbędne narzędzia
Idealne stanowisko pracy do podłączenia mostka prostowniczego powinno być dobrze oświetlone, czyste i uporządkowane. Kluczowe narzędzia, które będą potrzebne to: lutownica, multimer, wkrętaki, szczypce, a także materiały, takie jak przewody, koszulki termokurczliwe i pasta termoprzewodząca. Upewnij się, że wszystkie potrzebne elementy są pod ręką, aby uniknąć przerywania pracy. Dobre przygotowanie stanowiska pozwoli skupić się na zadaniu i zwiększy efektywność.
- Lutownica o odpowiedniej mocy do lutowania diod.
- Multimer do pomiaru napięcia i ciągłości połączeń.
- Przewody o odpowiedniej długości i przekroju do podłączeń.
- Koszulki termokurczliwe dla zabezpieczenia połączeń.
- Pasta termoprzewodząca do montażu mostka na radiatorze.
Szczegółowy proces podłączania mostka prostowniczego

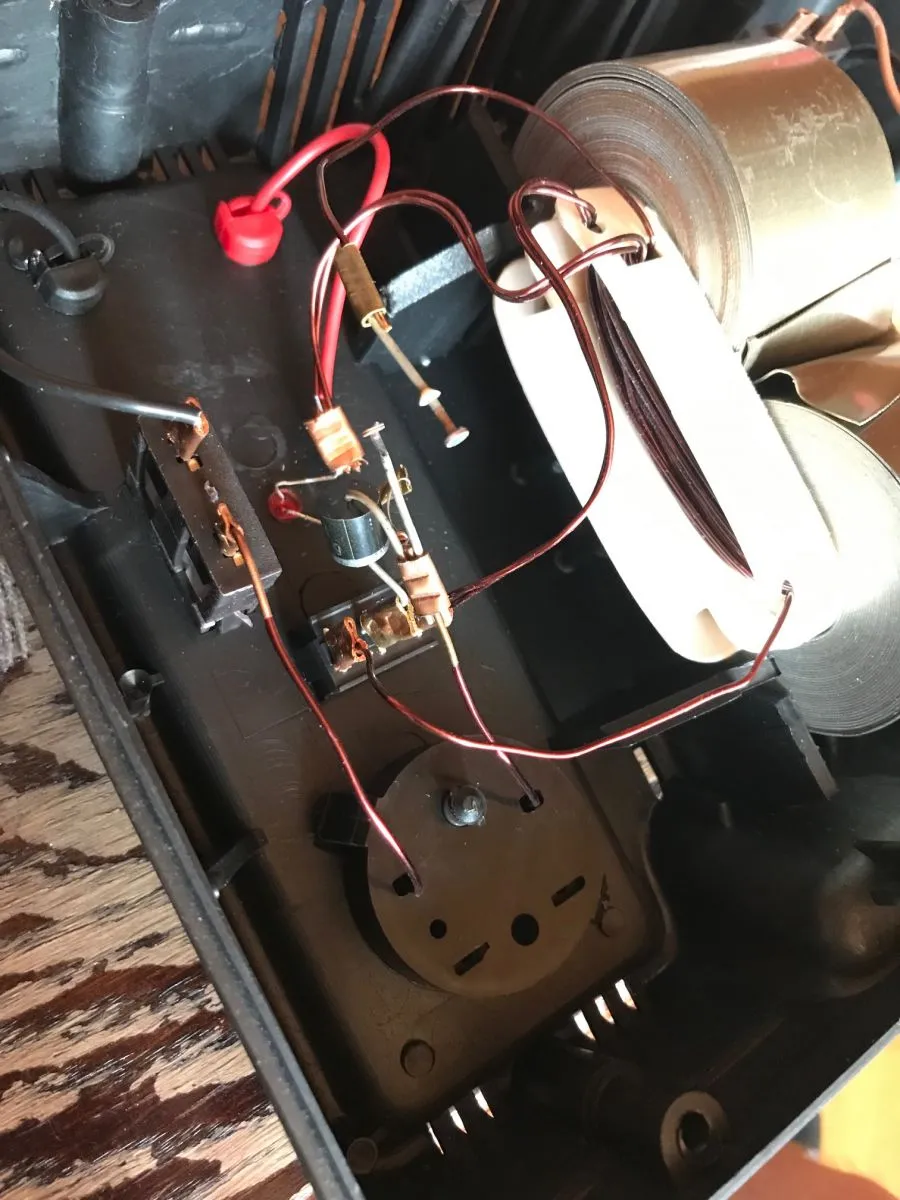

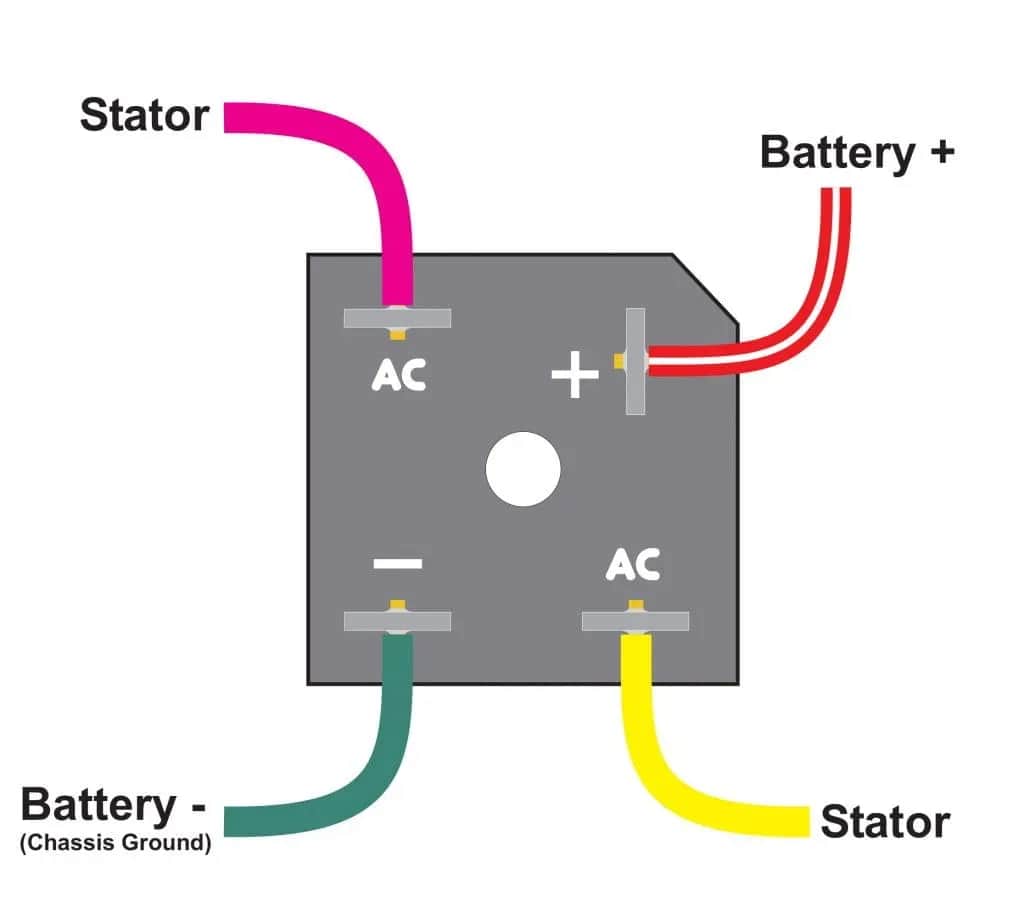

Podczas podłączania mostka prostowniczego należy zacząć od zamocowania go na radiatorze, co jest kluczowe dla efektywnego odprowadzania ciepła. Następnie, podłącz przewody wejściowe AC do zacisków oznaczonych "~" lub "AC". Po tym etapie, przewody wyjściowe DC powinny być podłączone zgodnie z polaryzacją – biegun dodatni do "+" mostka, a ujemny do "-". Pamiętaj, aby wszystkie połączenia były solidne i dobrze izolowane, co zapobiegnie zwarciom. Na koniec, upewnij się, że połączenia są dobrze wykonane i sprawdź je za pomocą multimetru.
Czytaj więcej: Jaki prostownik z funkcją odsiarczania wybrać, aby uratować akumulator?
Najczęstsze błędy przy podłączaniu mostka prostowniczego
Podczas podłączania mostka prostowniczego może wystąpić wiele błędów, które mogą prowadzić do uszkodzenia urządzenia lub nawet zagrożenia dla bezpieczeństwa. Jednym z najczęstszych błędów jest niewłaściwe podłączenie zacisków mostka, co może skutkować odwrotną polaryzacją. Taki błąd może prowadzić do uszkodzenia diod w mostku, a w konsekwencji do awarii całego układu. Dlatego tak ważne jest, aby przed rozpoczęciem pracy dokładnie zrozumieć oznaczenia zacisków i ich funkcje.
Innym powszechnym błędem jest zbyt luźne lub nieodpowiednie lutowanie połączeń. Słabe połączenia mogą prowadzić do awarii, a także do przegrzewania się elementów, co zagraża bezpieczeństwu użytkownika. Ponadto, niewłaściwie wykonane luty mogą być źródłem zimnych lutów, które są niepewne i mogą prowadzić do przerwania obwodu. Aby uniknąć tych problemów, warto zainwestować czas w naukę prawidłowych technik lutowania oraz dokładnie sprawdzić wszystkie połączenia przed podłączeniem zasilania.
Jak unikać błędów w identyfikacji zacisków mostka
Aby uniknąć błędów związanych z identyfikacją zacisków mostka prostowniczego, należy zwrócić uwagę na oznaczenia na samym mostku. Zaciski wejściowe powinny być oznaczone jako "~" lub "AC", co wskazuje, że są przeznaczone do podłączenia prądu zmiennego. Natomiast zaciski wyjściowe będą oznaczone jako "+" i "-", co oznacza biegun dodatni i ujemny prądu stałego. Zawsze warto sprawdzić oznaczenia przed podłączeniem, aby upewnić się, że wszystko jest poprawnie zidentyfikowane i podłączone.
Problemy z lutowaniem i ich skutki
Podczas lutowania mogą wystąpić różne problemy, które wpływają na jakość połączeń. Najczęściej spotykanym problemem jest zbyt niska temperatura lutownicy, która nie pozwala na prawidłowe stopienie cyny. Zimne luty, które powstają w takich sytuacjach, są niepewne i mogą prowadzić do przerwania obwodu. Innym problemem jest zbyt duża ilość cyny, co może powodować zwarcia między sąsiednimi połączeniami. Aby uniknąć tych problemów, należy używać odpowiedniej temperatury lutownicy oraz dbać o to, aby połączenia były czyste i dobrze przygotowane przed lutowaniem.
Bezpieczeństwo podczas podłączania mostka prostowniczego
Bezpieczeństwo jest kluczowym aspektem podczas pracy z elektroniką, zwłaszcza przy podłączaniu mostka prostowniczego. Przed przystąpieniem do jakiejkolwiek pracy, zawsze upewnij się, że zasilanie jest odłączone. To podstawowa zasada, która pomaga uniknąć porażenia prądem. Dodatkowo, warto pracować w dobrze oświetlonym miejscu, aby móc dokładnie widzieć wszystkie elementy i uniknąć pomyłek. Używanie odpowiednich narzędzi, takich jak lutownica z regulacją temperatury, również przyczynia się do zwiększenia bezpieczeństwa podczas lutowania.
Inna ważna zasada to stosowanie izolacji na połączeniach, aby zapobiec przypadkowemu zwarciu. Warto również nosić odzież ochronną, taką jak rękawice i okulary, które mogą ochronić przed iskrami lub odpryskami, które mogą wystąpić podczas lutowania. Pamiętaj, że nieprzestrzeganie zasad bezpieczeństwa może prowadzić do poważnych konsekwencji, w tym uszkodzenia sprzętu oraz zagrożenia zdrowia i życia. Dlatego zawsze stosuj się do najlepszych praktyk bezpieczeństwa podczas pracy z elektroniką.
Kluczowe zasady bezpieczeństwa przy pracy z elektroniką
Podczas pracy z elektroniką, istnieje kilka kluczowych zasad bezpieczeństwa, które należy przestrzegać. Po pierwsze, zawsze upewnij się, że zasilanie jest wyłączone przed rozpoczęciem jakiejkolwiek pracy. Po drugie, korzystaj z narzędzi z izolowanymi uchwytami, aby zminimalizować ryzyko porażenia prądem. Utrzymuj stanowisko pracy w czystości, aby uniknąć potknięć lub przypadkowego usunięcia elementów. Wreszcie, zawsze miej pod ręką gaśnicę odpowiednią do gaszenia pożarów elektrycznych, aby być gotowym na nieprzewidziane sytuacje.
Jak zabezpieczyć się przed porażeniem prądem
Aby skutecznie zabezpieczyć się przed porażeniem prądem, kluczowe jest przestrzeganie kilku prostych zasad. Zawsze pracuj w suchym miejscu, aby zminimalizować ryzyko kontaktu z wodą. Używaj narzędzi z izolowanymi uchwytami i unikaj dotykania nagich przewodów. Dodatkowo, stosuj osłony na końcówki przewodów i upewnij się, że wszystkie połączenia są dobrze zabezpieczone. Pamiętaj, aby nie pracować samodzielnie – zawsze warto mieć kogoś w pobliżu, kto może pomóc w nagłych wypadkach.
Testowanie układu po podłączeniu mostka prostowniczego
Po podłączeniu mostka prostowniczego niezwykle ważne jest przeprowadzenie testów, aby upewnić się, że układ działa zgodnie z oczekiwaniami. Testowanie powinno rozpocząć się od pomiaru napięcia wyjściowego, co pozwala na weryfikację, czy mostek przekształca prąd zmienny na prąd stały w sposób prawidłowy. Używając multimetru, można sprawdzić, czy wartości napięcia są zgodne z przewidywaniami. W przypadku wykrycia nieprawidłowości, należy dokładnie sprawdzić wszystkie połączenia i komponenty, aby zidentyfikować potencjalne problemy.
Warto również zwrócić uwagę na stabilność napięcia wyjściowego. Jeśli napięcie jest zbyt niskie lub zbyt wysokie, może to wskazywać na konieczność dostosowania wartości kondensatora filtrującego. Regularne testowanie układu po podłączeniu mostka prostowniczego pozwala na wczesne wykrywanie problemów i zapobieganie awariom, co jest kluczowe dla długotrwałej i bezpiecznej pracy urządzenia.
Jak prawidłowo sprawdzić napięcie wyjściowe mostka
Aby prawidłowo zmierzyć napięcie wyjściowe mostka prostowniczego, należy użyć multimetru ustawionego na pomiar napięcia stałego. Podłącz końcówki pomiarowe multimetru do zacisków wyjściowych mostka, pamiętając o zachowaniu odpowiedniej polaryzacji – czerwona końcówka do "+" a czarna do "-". Po dokonaniu pomiaru, odczytaj wartość napięcia na wyświetlaczu multimetru. Upewnij się, że wartość ta jest zgodna z oczekiwaniami, które powinny być określone na podstawie specyfikacji układu. W przypadku niezgodności, konieczne może być sprawdzenie połączeń oraz ewentualne dostosowanie komponentów w układzie.
Dostosowanie wartości kondensatora dla optymalnej pracy
Wartość kondensatora filtrującego ma kluczowe znaczenie dla stabilności napięcia wyjściowego mostka prostowniczego. Jeśli napięcie wyjściowe jest zbyt niskie lub zbyt wysokie, można rozważyć zmianę wartości kondensatora. Wybierając kondensator, należy kierować się jego napięciem znamionowym, które musi być wyższe niż maksymalne napięcie w układzie. Dostosowanie pojemności kondensatora może poprawić wygładzanie napięcia, co przekłada się na lepszą wydajność układu. Poniższa tabela przedstawia różne wartości kondensatorów i ich wpływ na stabilność napięcia wyjściowego.
| Wartość kondensatora (µF) | Efekt na stabilność napięcia |
| 100 µF | Dobre wygładzanie, ale może być niewystarczające dla dużych obciążeń |
| 470 µF | Świetna stabilność napięcia, idealne dla większości zastosowań |
| 1000 µF | Wysoka stabilność, zalecane dla dużych obciążeń i wymagających aplikacji |
Jak zwiększyć efektywność układu z mostkiem prostowniczym
Aby zwiększyć efektywność układu z mostkiem prostowniczym, warto rozważyć zastosowanie nowoczesnych komponentów, takich jak diody Schottky'ego. Te diody charakteryzują się niższym napięciem przewodzenia, co pozwala na zmniejszenie strat energii podczas konwersji prądu. Dzięki temu, cały układ staje się bardziej efektywny, a napięcie wyjściowe stabilniejsze. Dodatkowo, zastosowanie kondensatorów o wyższej pojemności i napięciu znamionowym niż standardowe wartości może poprawić wydajność filtracji, co jest kluczowe w zastosowaniach wymagających dużej stabilności napięcia.
Warto również zwrócić uwagę na możliwości monitorowania parametrów pracy układu. Wprowadzenie czujników napięcia i prądu do układu umożliwia bieżące śledzenie wydajności oraz szybką reakcję na potencjalne problemy. Dzięki temu można zminimalizować ryzyko awarii i maksymalizować efektywność działania mostka prostowniczego w dłuższej perspektywie. Inwestycja w takie rozwiązania przynosi korzyści nie tylko w postaci lepszej wydajności, ale także w zwiększonej niezawodności całego systemu.
